Quantum Efficiency Measurement Station

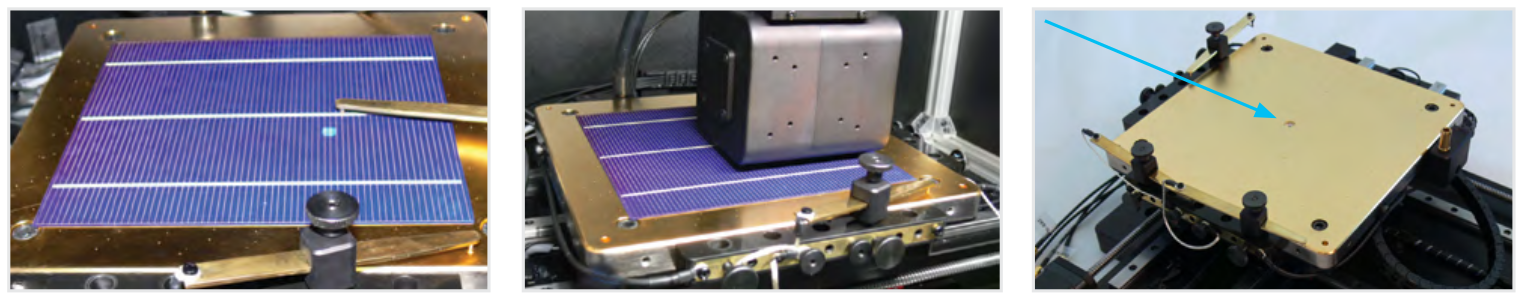

Quantum Efficiency Measurement Station은 태양 전지의 스펙트럼 반응 연구를 위한 완벽한 실험 장치입니다. 시료는 모노크로메이터에서 생성되는 단색광으로 조사되며, 입구에는 제논 램프와 할로겐 램프의 두 가지 광원이 있습니다. 두 램프 모두 자외선, 가시광선, 적외선을 포함하는 광범위한 파장 범위를 제공합니다. BIAS Light 확장 장치가 장착된 장비는 공기 질량 필터와 결합된 추가 제논 램프에서 나오는 정규화된 백색 AM1.5G 광으로 시료를 여기시킬 수 있습니다. 검사 대상 셀은 수동 Z축 이동 기능이 있는 전동 진공 XY 테이블에 놓입니다. 측정은 주변광과 외부 전자기장을 차단하는 챔버에서 수행됩니다. 입사광 강도는 듀얼 밴드 Si/InGaAs 광다이오드로 모니터링됩니다. 모든 시스템 구성 요소는 완전 자동화되어 있으며 소프트웨어를 통해 제어됩니다.

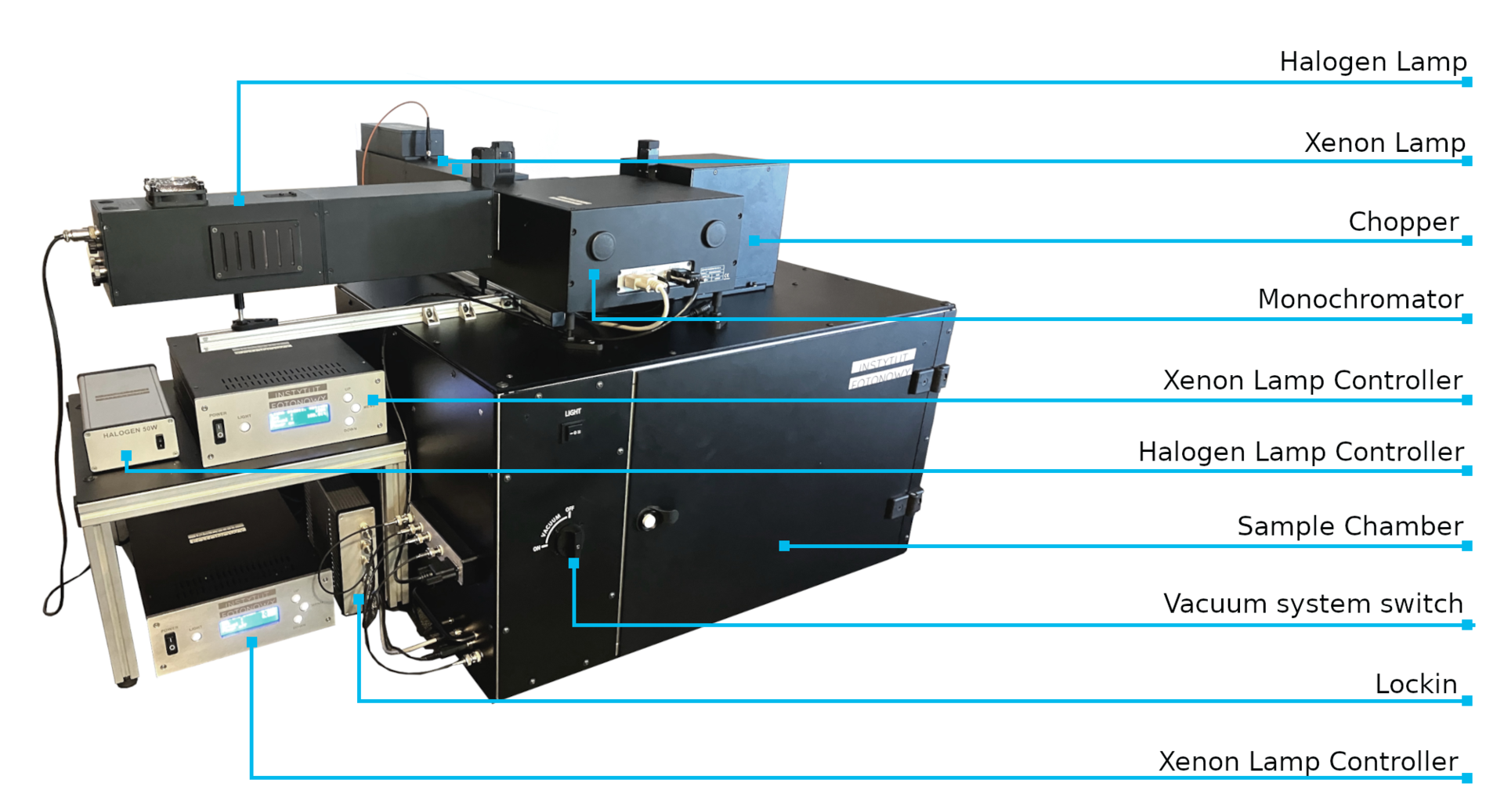

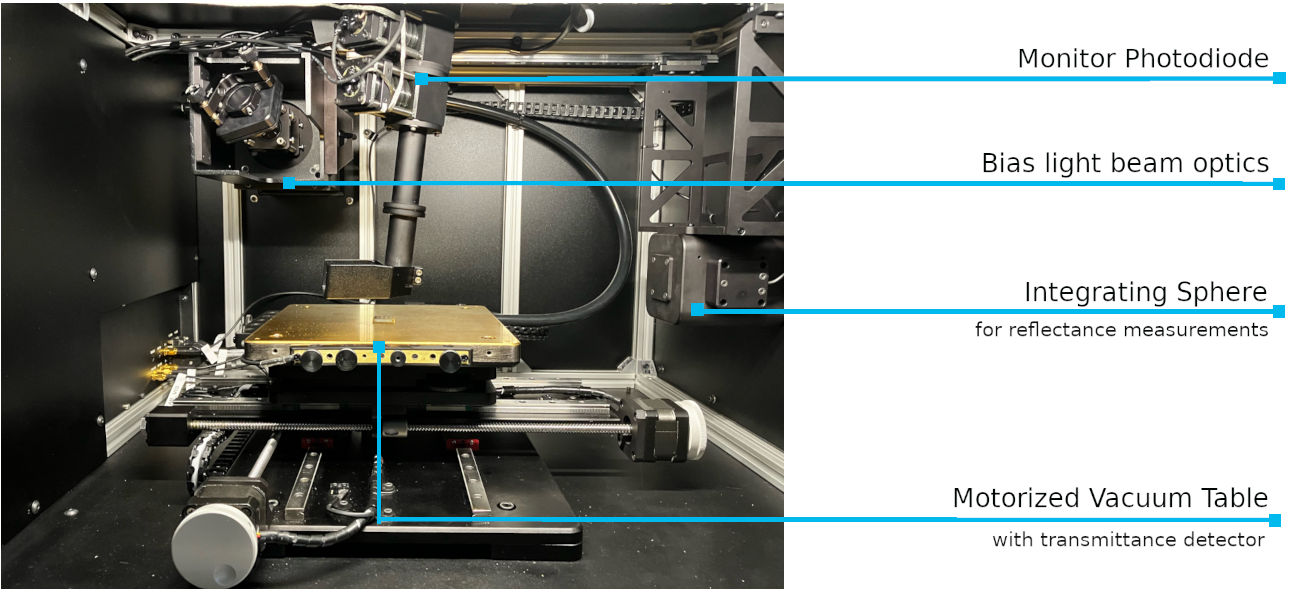

1. Sample Chamber,
2. Motorized Multi-Axis Vacuum Table with a built-in photodiode,
3. Integrating Sphere,
4. Monochromator with two entrance slits for automatic switching between light sources,
5. Xenon Lamp at the first entrance of the Monochomator,
6. Halogen Lamp at  the second entrance of the Monochromator,
7. Lockin for measured signals processing,
8. Xenon Lamp + AM1.5G Filter (BIAS Light extension)
